插板式调节风窗,煤矿用插板式调节风门
发布时间:2021-06-03 点击:65

煤矿用插板式调节风门用于矿井巷道通风量调控,窗框框架为钢结构,钢板蒙皮,外表 涂覆的材料为阻燃聚脲,窗口内缘设滑槽,槽内置调节插板,插板为高强度、 防腐、耐强酸碱、阻燃材料玻璃钢板材制成,插板由摇动摇把转动手轮驱动, 沿滑槽上下移动,实现窗口通风量无级调节。风窗从背面打开护罩,可见运动 部件具体结构。

插板式调节风窗

插板式调节风窗打破传统的操作使用理念,整个窗口插板相连成片,形成窗口挡风 面板,手动摇动摇把,使窗扇整体上下按照规定方向移动,实现窗口风量的定 量调节控制。风窗最下端涡轮减速机输出轴联接一根刚性轴带动两个链轮,同 轴转动,由两根链条联接最上端两个链轮一起转动,两根链条只要同步牵引风 窗最上端一块插板平稳上下移动,就可以使整个窗扇的上下移动。摇动摇把, 由链条驱动涡轮减速机转动,带动刚性轴上的两个链轮同时转动,使链条牵引插板同时向下滑动,即打开窗口;反方向摇动摇把,使插板同时向上滑动,关 闭窗口。由于涡轮减速机有互锁特性,减速机输出轴不可逆向驱动输入轴,因 此,插板可在窗口中任意位置上停留制动,实现窗口无级调节。


插板式调节风窗每块插板上下边缘均有相互搭接的凹凸部与45。斜坡,凹凸 边使板与板之 间形成密封带,边缘处的45°呈楔形斜面,使插板在上下移动中能相互滑动, 每块板相互叠加,可以任意调节叠加长度,从而大大提升了窗口的调节能力,同时也大大减小了调节风窗的整体容积。
插板左右侧面用螺钉固定滑槽,联杆一端销轴在插板滑槽孔中转动,联杆 另一端销轴在上一块的滑槽内滑行,这样所有插板形成了一个插板链。当摇把驱动链条拉动最上一块插板,插板链整体升降;反之,插板链整体下移。
为了降低工人的操作劳动强度,专门装置了一台涡轮减速机,既能轻松操 作,也能实现窗口的自锁功能。

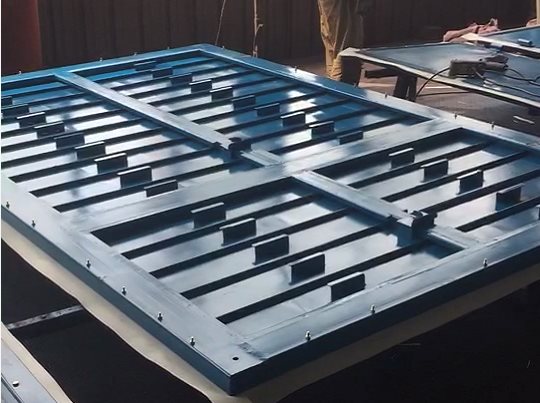

调节风窗展示
