矿用气动调节风窗达到便于调节的目的
发布时间:2022-09-20 点击:70
风窗是用来增加巷道局部阻力,调节巷道风量的通风构筑物,它是在木板或砖石的挡风墙上开一个窗口,其面积大小可以调节,达到调节风量的目的,风窗应设在无运输、行人的巷道中,是安装在风门或其它通风设施上可供调节风量的窗口。
当下市面上常见的风窗均为手动操作,通过人工手动调节操作繁琐,且会占用人力资源,造成成本浪费,因此需要设计一种矿用气动比例调节风窗。

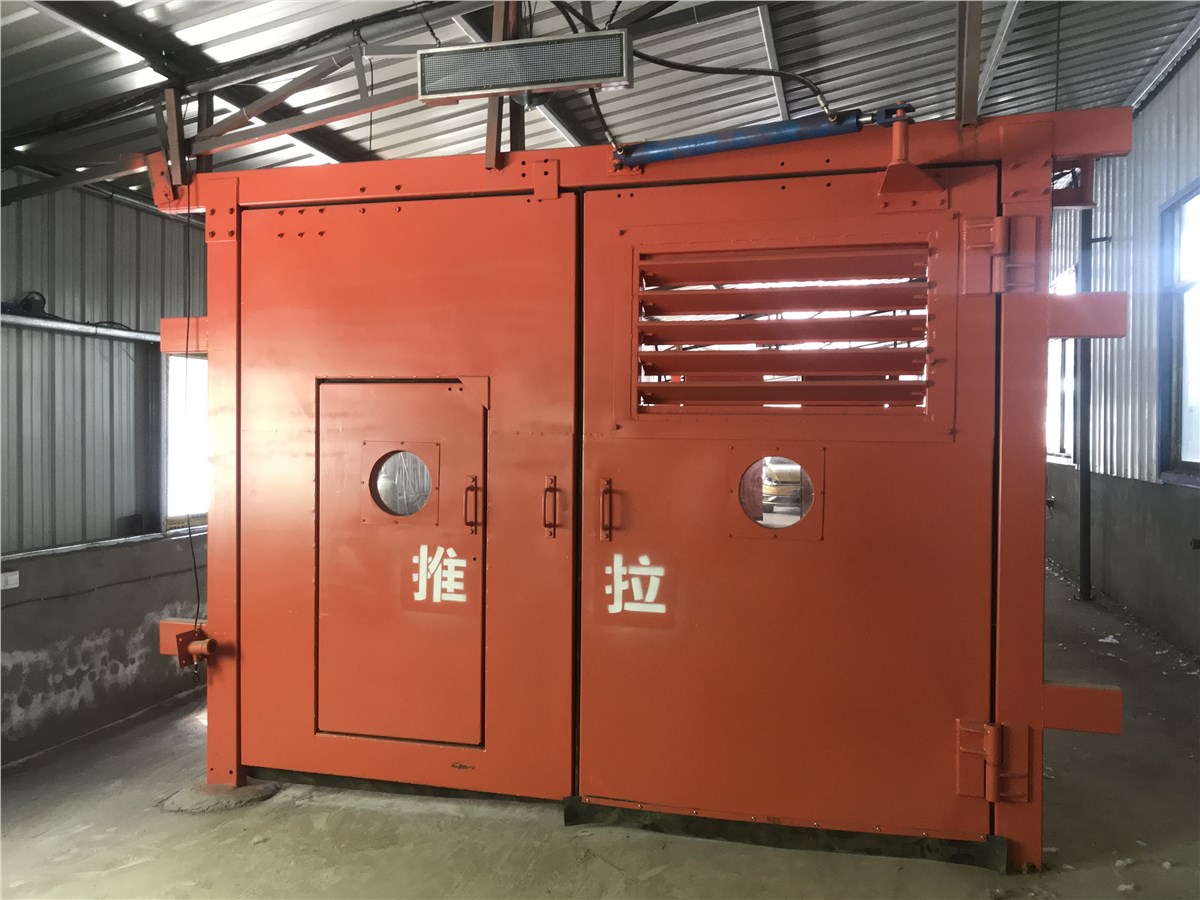

矿用气动调节风窗
矿用气动调节风窗,通过设置叶片,当需要清洗或者更换叶片时,将防护框打开,然后拨动两侧的支撑杆,将支撑杆卡接在卡槽中保持支撑状态,然后同时拨动叶片顶部和底部设置的拨片,通过拨片带动插杆与插槽、第一连接轴和第二连接轴之间分离,即可将叶片从内槽内部取出,当清洗或者更换新的设备时,同样拨动拨片,将插杆往叶片两端内部收纳,然后将叶片底端和顶端对准插槽,松开拨片后,弹簧会带动插杆与插槽、第一连接轴和第二连接轴之间卡接,从而达到便于维修和清理的目的。

该一种矿用气动调节风窗,通过设置伸缩机构,调节时控制伸缩机构启动,伸缩机构启动后其输出端通过推杆推动连接杆,连接杆受到推力后会带动第一连接件往一侧拨动,第一连接件拨动的同时通过第一连接轴带动底端的叶片往一侧打开,从而达到便于调节的目的。
